NM8N-H MCCB Chint

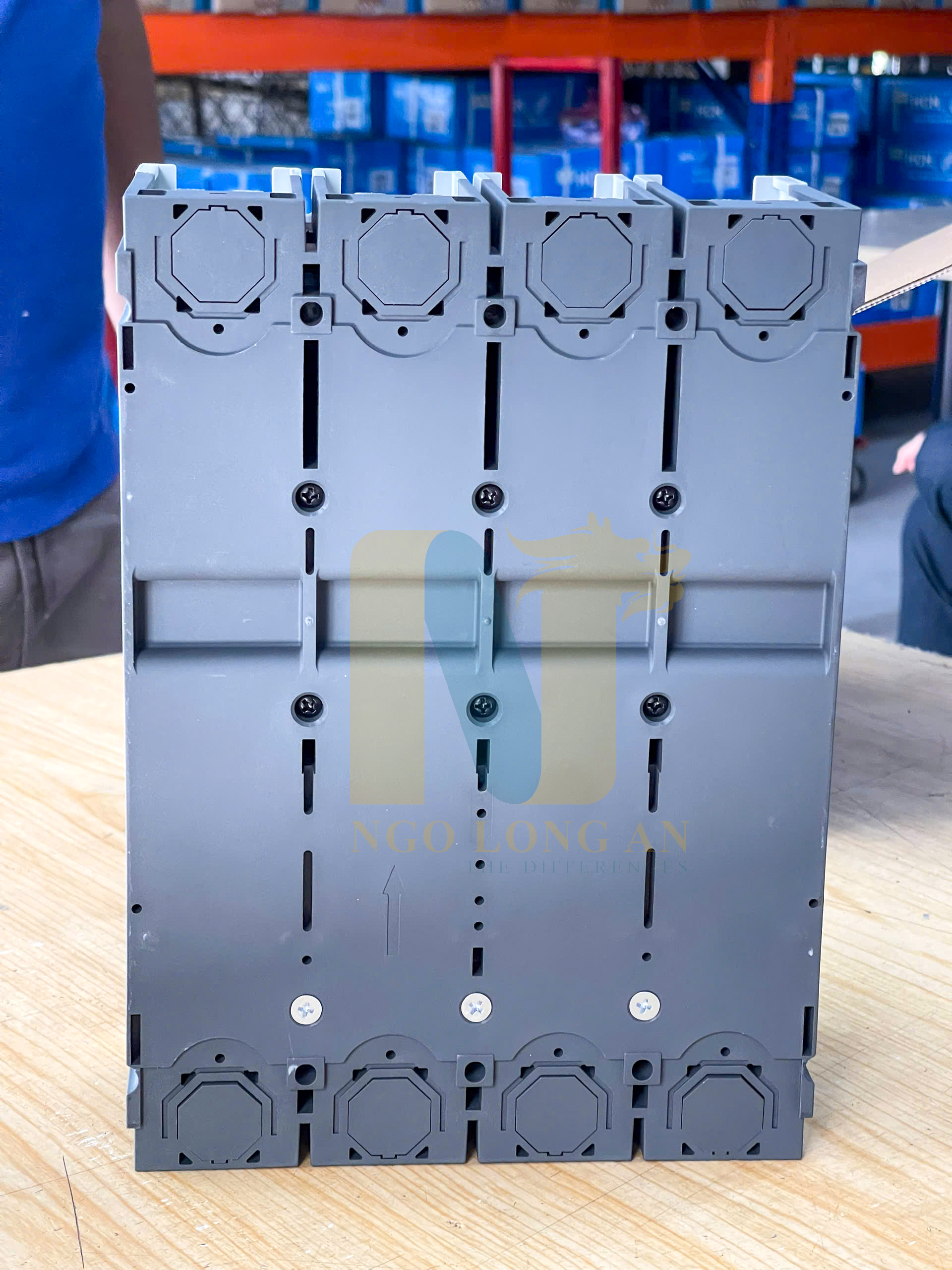

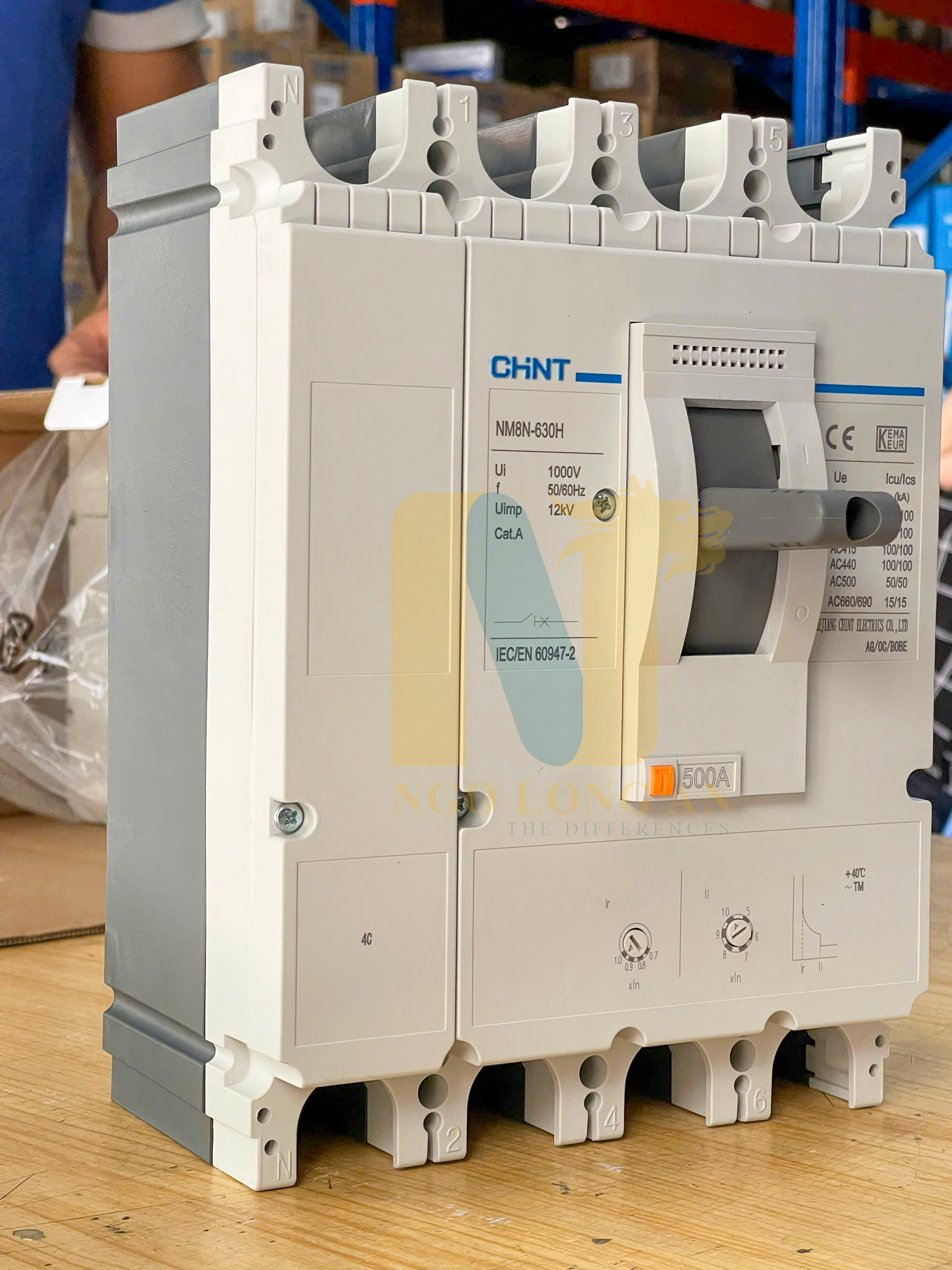

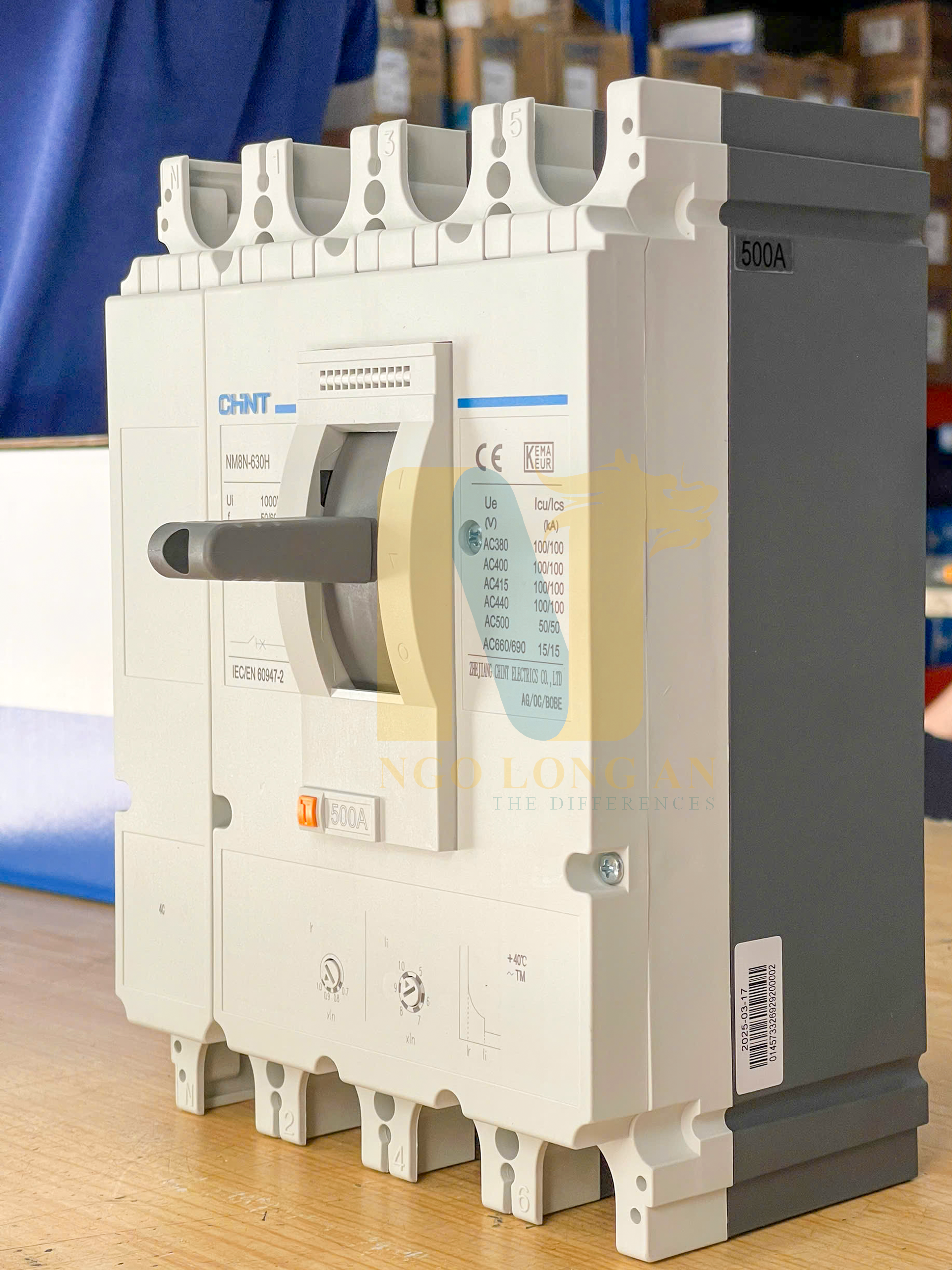

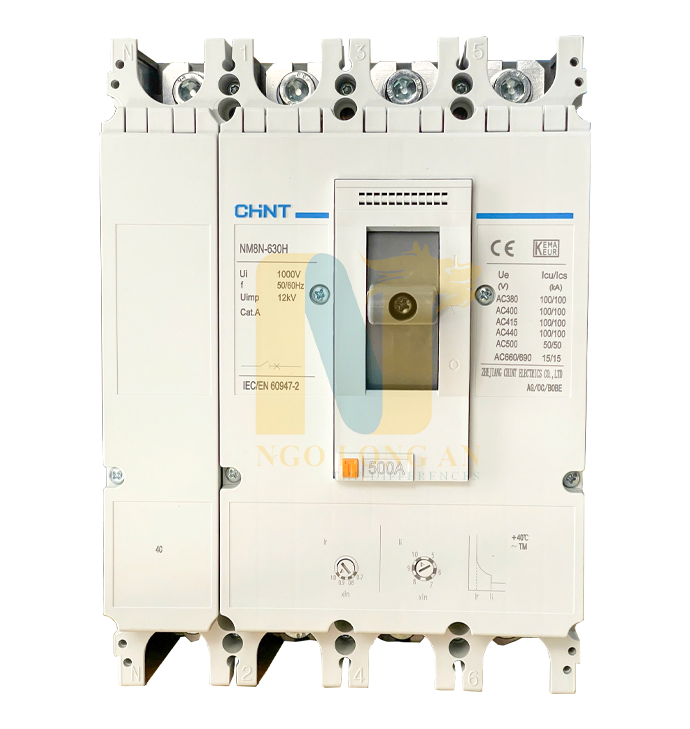

NM8N-630H TM 500A là một mẫu máy cắt tự động dạng khối (Moulded Case Circuit Breaker – MCCB) thuộc dòng sản phẩm NM8N của CHINT, được trang bị cơ chế bảo vệ Thermal-Magnetic (TM). Đây là thiết bị bảo vệ điện tiên tiến, phù hợp cho các hệ thống phân phối điện thứ cấp theo tiêu chuẩn IEC, ứng dụng trong công nghiệp, thương mại và dân dụng. Phiên bản này có dòng định mức 500A, thuộc khung kích thước 630A, với khả năng ngắt mạch cao (ký hiệu “H”).
Dòng NM8N với cơ chế TM nổi bật nhờ tính đơn giản, đáng tin cậy và hiệu quả trong việc bảo vệ hệ thống điện khỏi các sự cố như quá tải và ngắn mạch.
Một vài đặc điểm nổi bật của sản phẩm
Cơ chế bảo vệ Thermal-Magnetic (TM): Kết hợp bảo vệ nhiệt (thermal) để chống quá tải và bảo vệ từ (magnetic) để ngắt nhanh khi xảy ra ngắn mạch.

Khả năng ngắt mạch cao: Thuộc loại “H” (High breaking capacity), đảm bảo ngắt dòng ngắn mạch lớn, tăng độ an toàn cho hệ thống.

Thiết kế nhỏ gọn, linh hoạt: Dễ lắp đặt theo nhiều hướng (dọc, ngang, đấu dây dưới lên), tối ưu không gian tủ điện.

Độ bền vượt trội: Đáp ứng tiêu chuẩn IEC, hoạt động ổn định trong môi trường khắc nghiệt.

Tùy chỉnh linh hoạt: Cho phép điều chỉnh dòng định mức (Ir) và dòng ngắn mạch (Im) trong phạm vi nhất định, phù hợp với nhu cầu thực tế.
Công dụng và chức năng
Bảo vệ mạch điện: NM8N-630H TM 500A bảo vệ hệ thống khỏi quá tải và ngắn mạch nhờ cơ chế TM, giảm thiểu nguy cơ hư hỏng thiết bị hoặc cháy nổ.

Bảo vệ động cơ: Phù hợp cho các ứng dụng khởi động động cơ không thường xuyên, đảm bảo an toàn cho động cơ điện.

Cách ly mạch: Có thể dùng như thiết bị cách ly khi cần bảo trì hệ thống.

Ứng dụng thực tế: Sử dụng trong hệ thống điện AC 50/60Hz (đến 690V) hoặc DC (đến 1000V), phù hợp với nhà máy, tòa nhà, trung tâm thương mại, v.v.
Thông số kỹ thuật
Dựa trên tài liệu NM8N-MCCB-Catalog.pdf, đây là thông số của NM8N-630H TM 500A (loại Thermal-Magnetic):
Dòng định mức (In): 500A.

Khung kích thước: 630A (Frame size NM8N-630).

Điện áp định mức hoạt động (Ue):
AC: 220/230/240V, 380/400/415V, 440/525/690V (50/60Hz).

DC: 250V, 500V, 750V, 1000V.
Điện áp cách điện định mức (Ui): 1000V.

Điện áp chịu xung định mức (Uimp): 8kV.

Khả năng ngắt mạch (Icu – Ultimate breaking capacity):
Tại 400/415V AC: Icu = 70kA (loại H).

Ics (Service breaking capacity) = 50kA (thường 75% Icu).
Số cực (Poles): 3P hoặc 4P (tùy phiên bản, nếu bạn cần 4P thì ghi rõ là NM8N-630H TM 4P 500A).

Đặc tính bảo vệ Thermal-Magnetic:
Ir (dòng quá tải): Có thể điều chỉnh từ 0.8 đến 1.0 lần In (400A – 500A).

Im (dòng ngắn mạch): Có thể điều chỉnh từ 5 đến 10 lần Ir (2000A – 5000A), tùy cấu hình cụ thể.
Kích thước (mm):
3P: Rộng 140mm, Cao 255mm, Sâu 103.5mm.

4P: Rộng 185mm, Cao 255mm, Sâu 103.5mm (nếu chọn phiên bản 4P).
Tuổi thọ cơ khí: 10,000 lần đóng cắt.

Tuổi thọ điện: 2,000 lần đóng cắt tại dòng định mức.
