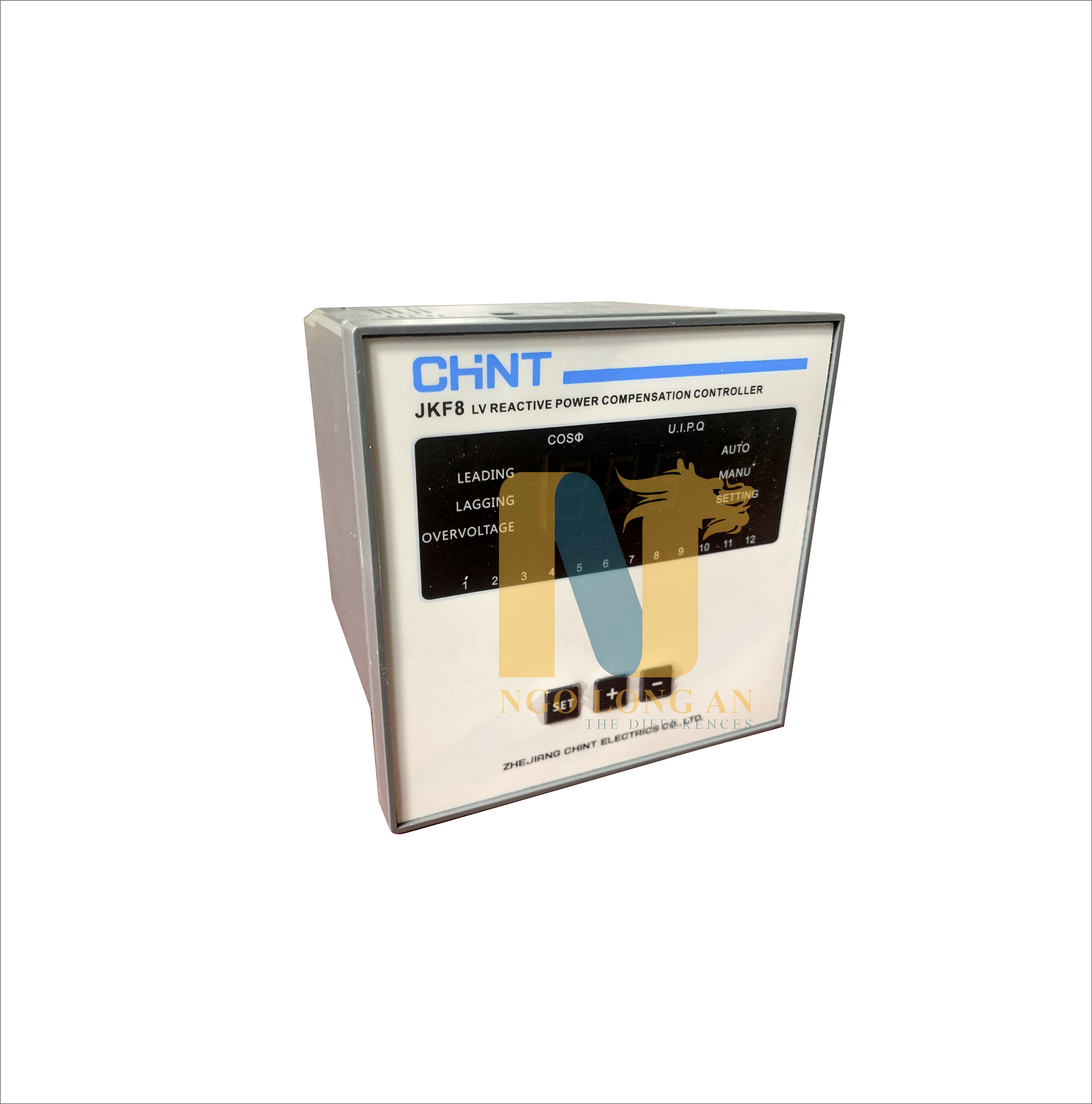

Bộ điều khiển tụ bù ChinT JKF8

Bộ điều khiển tụ bù thông minh ChinT – JKF8 là một một thiết bị chuyên dụng, có thể bù kháng cho hệ thống phân phối điện hạ thế.

Điều kiện hoạt động

• Nhiệt độ môi trường: – 10℃ ~ + 40℃
• Độ ẩm tương đối: ≤ 50% khi 40℃, ≤ 90% khi 20℃
• Độ cao: ≤ 2000m
• Điều kiện môi trường:
  • • Tránh khí gas nguy hiểm & hơi nước,
    • Trách các chất dễ cháy nổ
    • Tránh va đập vật lý.
• Điện áp hoạt động: 400VAC ± 10%

Sơ đồ hệ thống Bộ điều khiển tụ bù

Lưu ý:

• Nếu điện áp cuộn dây của công tắc tơ là 230 V, điểm P được kết nối với Pha N.
• Nếu điện áp cuộn dây của công tắc tơ là 400 V, điểm P được kết nối với Pha B hoặc C.

1. Thiết bị đầu cuối kết nối US1 và US2 phải được kết nối với điện áp lấy mẫu. AC 400 V sẽ được kết nối.
2. Thiết bị đầu cuối IS1 và IS2 phải được kết nối với dòng lấy mẫu, sẽ được lấy mẫu từ dòng biến đổi được tạo ra bởi máy biến dòng cho tải, và không được cùng pha với US1 và US2 (nếu A dành cho dòng điện thì B và C dành cho điện áp).
3. Terminal COM là thiết bị đầu cuối dùng chung được kết nối với rơle số 1 đến 12 trong các dòng đầu ra của bộ điều khiển và mỗi đầu nối 1 ~ 12 sẽ được kết nối với dòng điều khiển đầu ra để điều khiển công tắc tơ tương ứng trong vòng bù tương ứng của bảng tụ điện.
4. Nếu điện áp cuộn dây của công tắc tơ J là 230 V, thì Điểm P được kết nối với Pha N.
5. Nếu điện áp cuộn dây của công tắc tơ J là 400 V, thì Điểm P được kết nối với Pha C (miễn là nó không cùng pha với thiết bị đầu cuối COM).
6. FU1 ~ 3 sẽ được kết nối với các thân máy bay được cung cấp bởi người dùng.
